iPhone XR采用单层一体化A12主板，没有X/XS系列中层虚焊，但主板芯片布局紧凑，Wi‑Fi蓝牙芯片与硬盘背靠背设计，电池座周边微小保护元件极易受损。很多维修师傅只关注充电、音频故障，忽视Wi‑Fi蓝牙一体芯片焊接风险、电池座周边保护二极管损坏、刷机报错4005多重硬件诱因，还有非官方芯片维修造成Apple Pay失效等问题。
iPhone XR的Wi‑Fi与蓝牙集成单颗芯片，和硬盘背靠背紧贴布置，拆焊硬盘做扩容时热风枪热量极易传导至Wi‑Fi芯片，造成虚焊故障。
典型现象：扩容完成之后Wi‑Fi图标变灰、打不开，蓝牙一直转圈无法搜索设备;重启手机偶尔短暂恢复，故障反复出现。
维修误区：直接判定Wi‑Fi芯片本体彻底烧毁，直接更换芯片，忽略只是高温造成虚焊，简单重植即可修复。
工艺风险：该芯片BGA焊点细小，拆装温度把控不当，极易焊盘掉点，维修难度较高;非必要不建议随意拆卸该芯片。
消费提示：做硬盘扩容，提前告知维修师傅Wi‑Fi芯片背靠背风险;扩容之后时间完整测试Wi‑Fi蓝牙全部功能。
很多扩容之后出现无线功能异常，并不是硬盘质量问题，而是热量传导损伤背靠背Wi‑Fi蓝牙芯片。

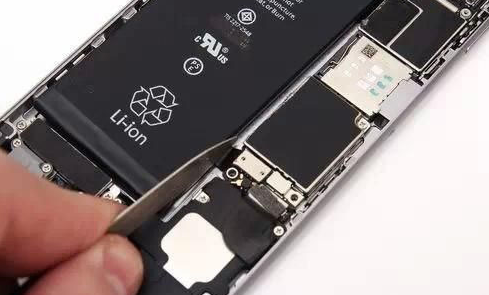

很多用户自行更换电池或者维修拆装时，扣合电池排线用力过猛，会击穿主板电池座周边微小保护二极管DZ3201，属于XR高频人为损伤故障。
典型现象：更换全新原装电池，依旧识别不到电池健康;电量百分比卡死不动，拔掉充电器立刻关机;可调电源可以正常开机。
故障原理：电池I2C总线的保护二极管被静电、扣合短路击穿，起到保护CPU的作用，二极管损坏不等于CPU损坏。
维修误区：反复购买多块电池，或者直接重植电源大芯片，增加维修成本。
维修操作：显微镜下拆除损坏保护二极管，测量总线对地阻值恢复正常即可，不需要更换其他大芯片。
换新电池依旧读不到电池信息，优先检查主板电池座周边微小保护元件，不要一味纠结电池配件。
iPhone XR刷机时报4005错误，很多人直接判定硬盘损坏，实际上该报错来源包含硬盘虚焊、PCB板层断线、基带供电异常等多重硬件原因。
硬盘相关：硬盘焊盘虚焊、底层固件资料损坏，刷机走到基带校验环节中断报错4005。
板层微裂：重摔机型CPU和硬盘之间PCB走线微裂，数据传输不稳定，出现报错。
基带供电线路损坏：基带供电滤波电容击穿，刷机校验基带固件失败，同样报4005。
消费提示：遇到4005报错，先更换电脑、数据线排除软件环境，再测量硬盘、基带通路对地阻值，不要直接更换硬盘。
刷机报错4005不等于硬盘报废，摔过机器要重点排查主板PCB板层是否存在微裂纹。
iPhone XR单层主板出现大漏电不开机，很多小门店没有专业热成像仪，可以使用松香辅助加热定位短路元件，但是操作存在一定禁忌。
操作原理：主板接上可调低压电源，在主板表面薄薄撒一层松香粉末，短路元件发热会让松香融化，快速锁定发热点位。
注意事项：供电电压必须调低，禁止长时间通电，避免短路进一步烧毁周边完好元件;不要大量松香堆积在屏蔽罩缝隙。
维修误区：长时间通电烘烤，造成周边芯片二次损伤;找到发热元件之后不测量阻值，直接盲目更换芯片。
消费提示：出现大漏电不开机，不允许长时间反复上电试机，防止小故障演变成整机重度损坏。
松香只是辅助定位工具，定位故障之后依旧需要万用表确认，不能看到松香融化就直接更换芯片。
不少iPhone XR主板维修完成，Wi‑Fi、通话、触摸全部正常，唯独Apple Pay无法添加银行卡，很多消费者误以为系统bug，实际属于硬件加密层面限制。
故障诱因：维修过程高温扰动CPU内部SEP安全加密模块周边线路;搬板、CPU重植工艺失误，造成安全通道受损。
功能区分：普通小芯片更换(充电IC、音频IC)一般不会破坏Apple Pay;CPU、硬盘的BGA拆焊风险很高。
现实限制：民间维修没有办法修复SEP加密造成的Apple Pay失效;面容ID可以正常，但支付功能缺失。
消费提示：涉及CPU、硬盘高温拆焊维修，提前知晓Apple Pay存在失效风险，维修单据写明该风险。
Apple Pay失效属于硬件加密损伤，不是刷机、还原系统可以修复，维修前要充分了解该风险。
很多维修纠纷来自送修时故障描述模糊，维修之后故障加重，无法区分原始故障还是维修带来的次生问题，送修前需要做好完整记录。
视频记录：录制完整手机原始故障现象，例如重启时机、无服务场景、报错弹窗;录制关于本机页面序列号、IMEI。
资料确认：重要照片聊天记录优先电脑备份;如果机器已经不开机，明确告知维修人员优先抢救数据，非必要禁止随意刷机。
故障书面描述：写清楚摔落、进水历史，之前有没有做过扩容、换电池等维修，方便维修师傅快速定位故障。
取机核验：维修结束当场复现原始故障是否消除，逐项测试无线、通话、支付功能，确认再签字确认。
完整的故障、序列号视频记录，是处理维修纠纷最直接的凭证，很多消费者送修忽略这一步。
iPhone XR单层主板维修，依然有很多隐蔽风险需要留意。硬盘扩容务必留意背靠背Wi‑Fi蓝牙一体芯片，规避高温造成虚焊;换新电池依旧识别异常，重点检查电池座周边微小保护二极管;刷机报错4005不能直接判定硬盘损坏，需要区分硬盘、板层断线、基带供电多重诱因;没有热成像仪可以使用松香辅助定位短路，但禁止长时间通电;CPU、硬盘高温维修存在Apple Pay失效风险，提前做好心理预期;送修之前录制故障、序列号视频，留存证据减少维修纠纷。iPhone XR属于老旧单层机型，芯片级维修大多属于抢救修复，不能拿全新机器标准期待维修之后整机稳定性。
